VW ルポ 3L TDI

VW ルポ 3L TDI                            エアコン取付残り作業を行いました。

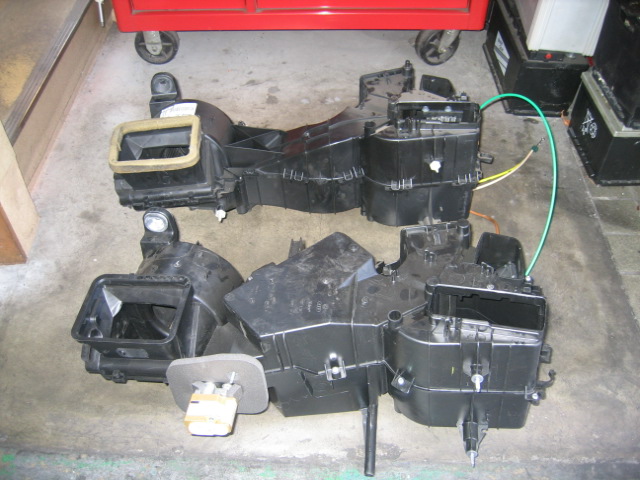

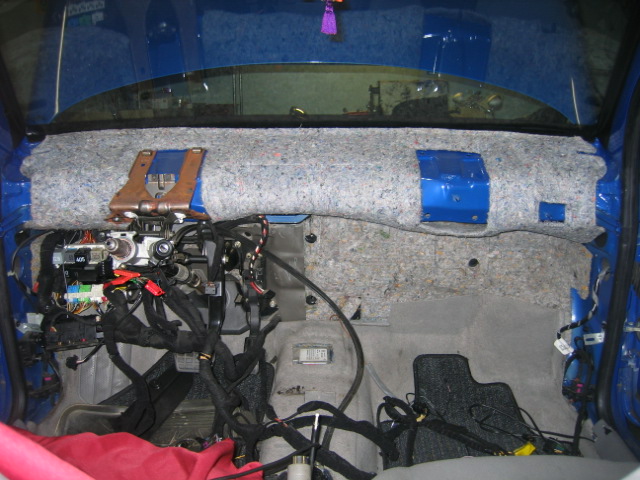

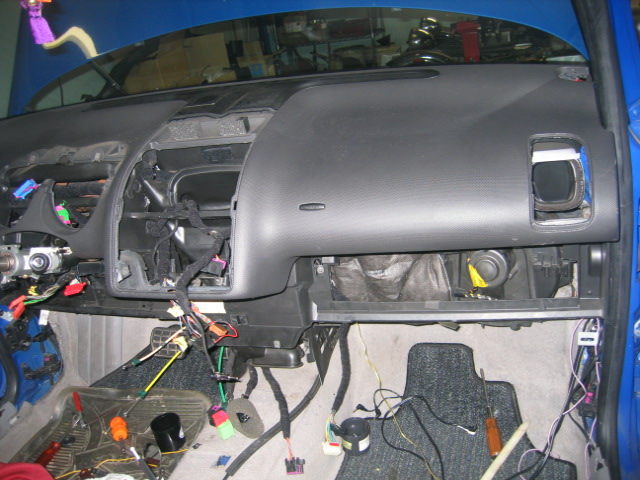

1、ダッシュパネル&既存ミクスチャーケース取り外し

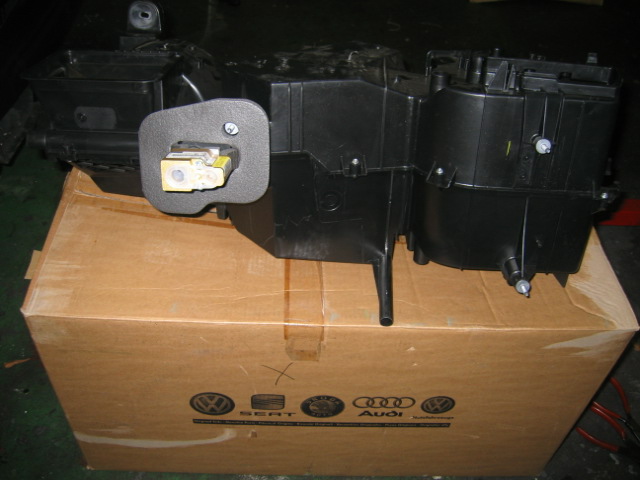

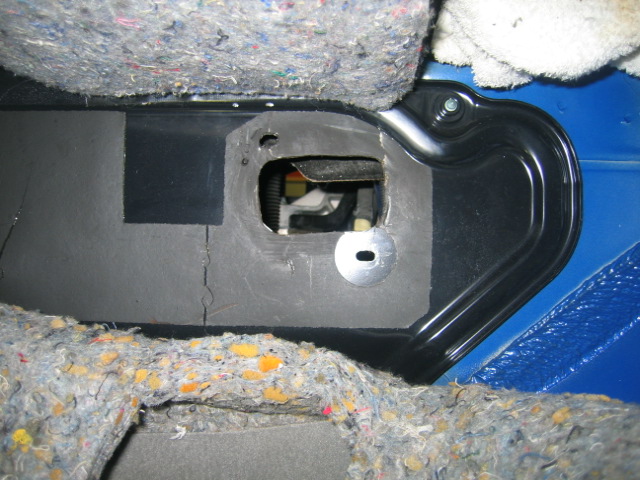

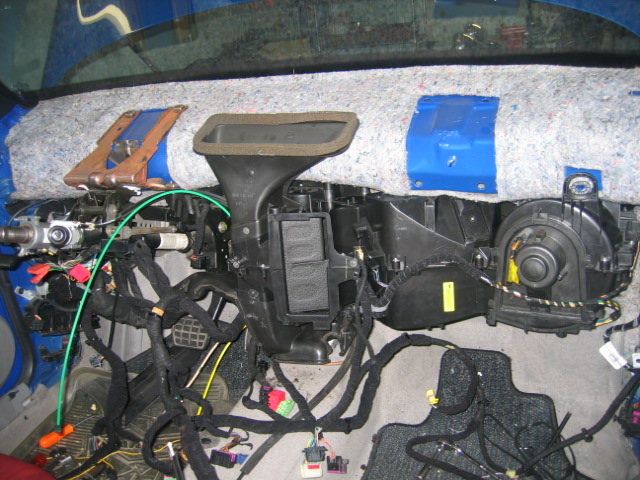

2、新品ミクスチャーケース取付 (ケース位置合わせ&仕切り板穴あけ加工)

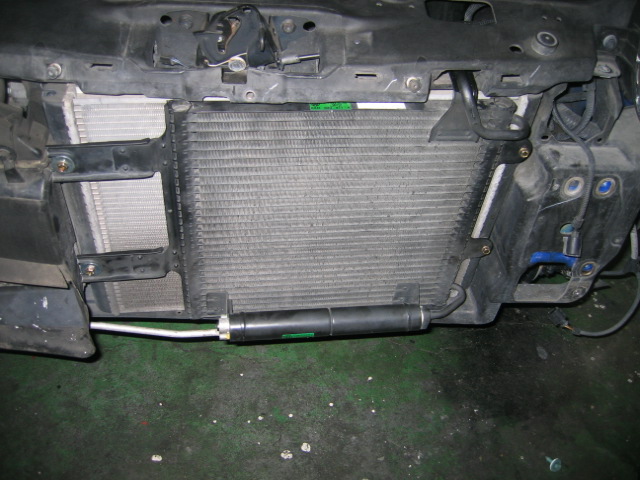

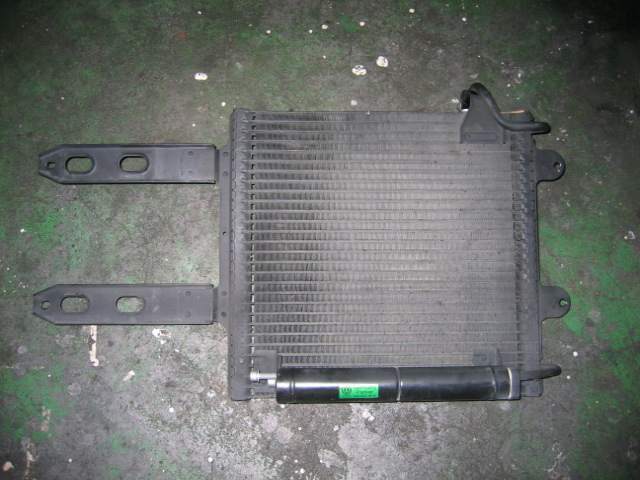

3、コンデンサー&リキッドタンク加工取付 (ガソリン車のルポ用中古品流用)

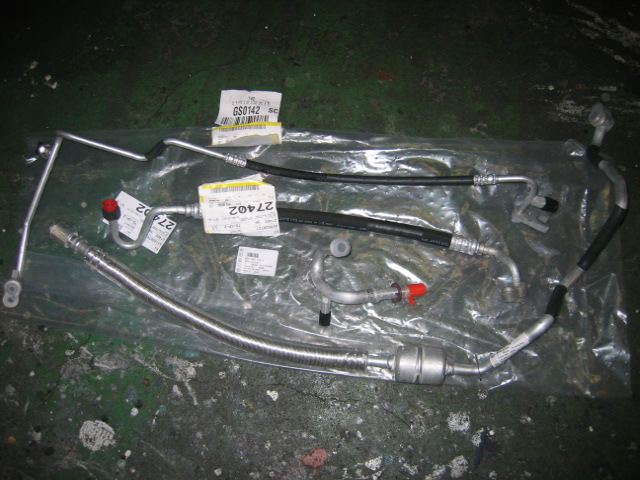

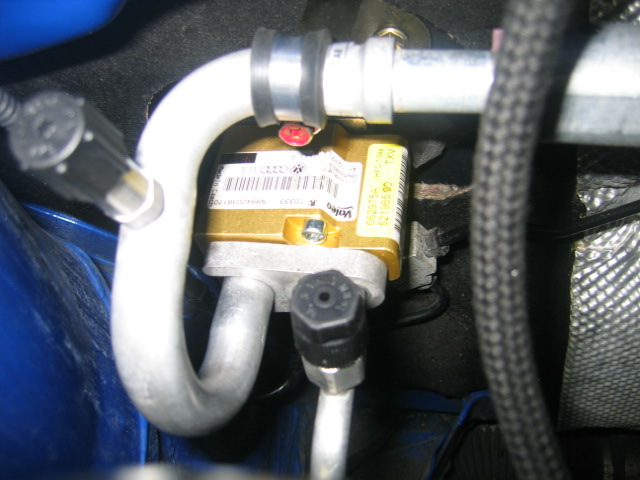

4、各エアコンラインホース取付 (4本の各高低圧ホース 新品の純正品を使用)

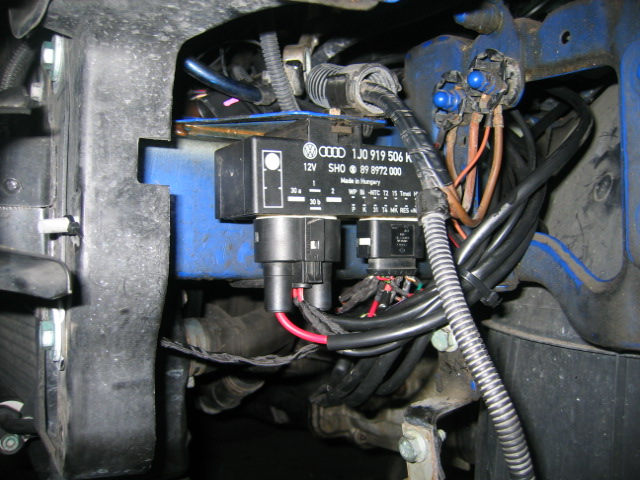

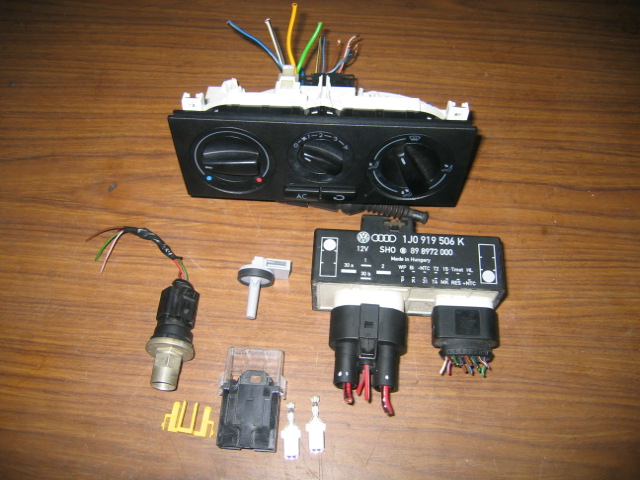

5、各エアコンシステム&電動ファンコントロールパーツ取付 (同じく ガソリン車用中古品を使用して

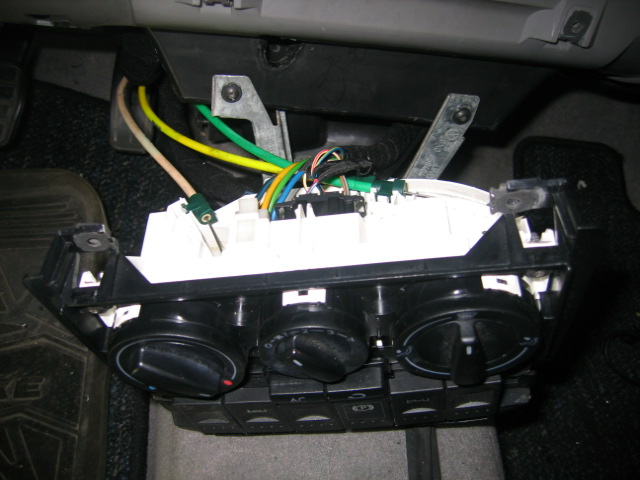

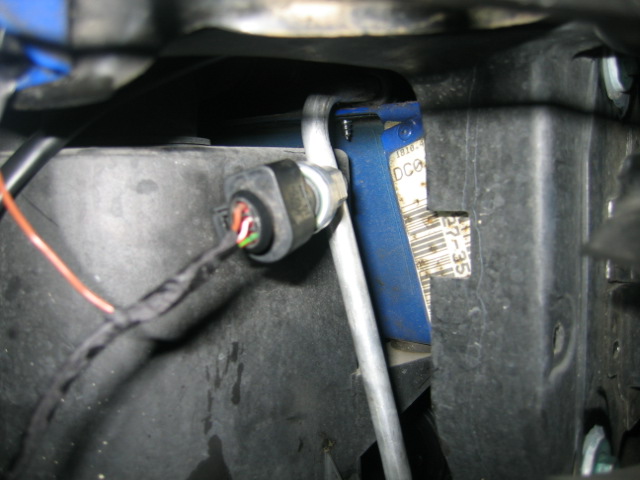

  エアコンS/Wパネル、コンプレッサー&ファンコントロールモジュール、ハイプレッシャーS/W
  外気温センサー等を取付て 新たに配線を施設し接続)

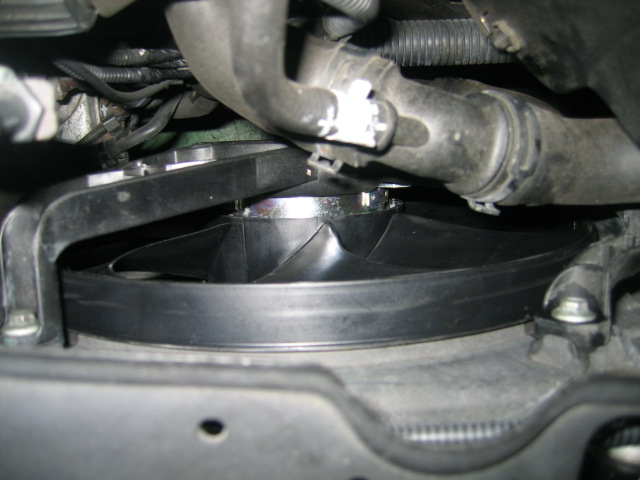

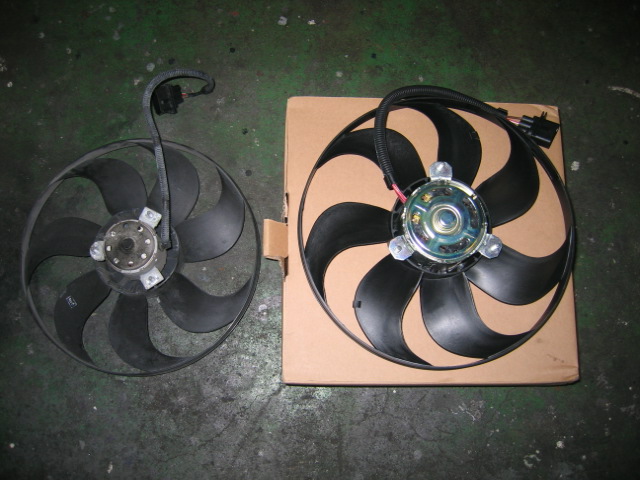

6、ラジエター電動ファン変更、加工取付 (既存のファンモーターが小さくて 1スピードタイプだったので
  ファンブラケットと配線を加工して 大きいモーターの2スピードタイプに変更)

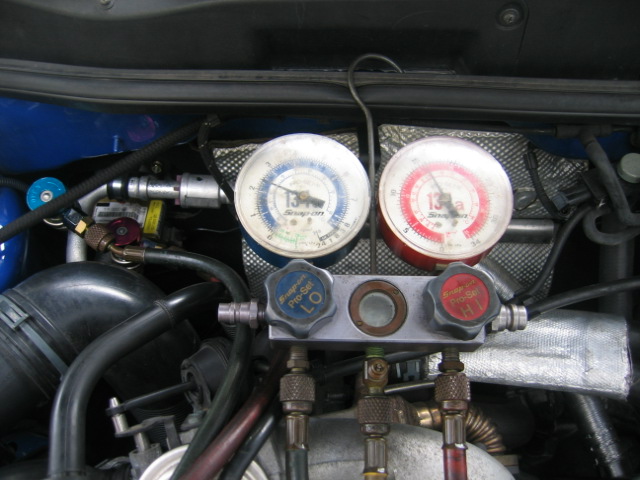

7、組み付け後の最終チェック (エアコンライン作動圧力&ガス漏れ点検、ラジエターファン作動温度点検
  各ECUのテスター診断
